型氣動蝶閥
□結構特點和應用范圍
型氣動蝶閥結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。
□型號、規格
| 類 別 |
薄 膜 式 |
活 塞 式 |
||||
|
常 溫 式 |
中 溫 式 |
高 溫 式 |
常 溫 式 |
中 溫 式 |
高 溫 式 |
|
|
型 號 |
|
|
|
|
|
|
|
規 格 |
DN50~500 |
DN600~1000 |
||||
□技術參數和性能指標
●調節機構主要技術參數
| 公稱通徑 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
額定流量系數Ｋv |
85 |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27540 |
34000 |
|
|
公稱壓力 MPa |
0.6 |
|||||||||||||||||
|
額定轉角 o |
70 |
|||||||||||||||||
|
信號壓力 KPa |
20~100 |
|||||||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||||||
|
介質溫度 oＣ |
-20~200(常溫);-40~450(中溫);-40~600(高溫) |
|||||||||||||||||
|
接管法蘭 |
按JB78-59對夾式法蘭連接 |
|||||||||||||||||
|
信號連接螺孔 |
M16×1.5 |
|||||||||||||||||
|
配用執行機構 |
薄膜式 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
||||||||||||
|
活塞式 |
|
|
|
|
ZSC-45 |
|||||||||||||
|
閥體材質 |
ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti; ZG0Cr18Ni12Mo2Ti |
|||||||||||||||||
●薄膜式執行機構主要技術參數
| 型 號 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
有效面積 cm2 |
280 |
400 |
630 |
1000 |
|
行 程 mm |
16 |
25 |
40 |
60 |
|
彈簧范圍 KPa |
20~100 ; 40~200 ; 20~60 ; 60~100 |
|||
●活塞式執行機構主要技術參數
| 型 號 |
活塞直徑mm |
有效面積cm2 |
最大行程mm |
最大操作壓力KPa |
最大輸出力Ｎ |
|
ZSC-45 |
250 |
484 |
60 |
500 |
21800 |
●性能指標
| 執 行 機 構 |
薄 膜 式 執 行 機 構 |
活塞式執行機構 |
|||||
|
類 別 |
不帶定位器 |
帶定位器 |
帶定位器 |
||||
|
彈簧范圍KPa |
|||||||
|
20~100 |
20~60 |
||||||
|
項 |
基 本 誤 差% |
±8 |
— |
±2.0 |
±2.0 |
||
|
回 差% |
6 |
— |
2.0 |
2.0 |
|||
|
死 區% |
5 |
— |
0.8 |
0.8 |
|||
|
始終點 |
氣 開 |
始點 |
±4.0 |
±4.0 |
±2.0 |
±2.0 |
|
|
終點 |
±8 |
±8 |
|||||
|
氣 關 |
始點 |
±8 |
±8 |
||||
|
終點 |
±4.0 |
±4.0 |
|||||
|
額定轉角偏差% |
+2.5 |
||||||
|
允許泄漏量l/h |
2×10-2×閥的額定容量 |
||||||
●允許壓差 MPa
|
配用執行 機構型號 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
ZSC-45 |
||||||
|
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
||
|
公 |
50 |
0.6 |
0.097 |
|
|
|
|
|
|
|
|
|
80 |
0.6 |
0.038 |
|
|
|
|
|
|
|
|
|
|
100 |
0.556 |
0.0196 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
0.6 |
0.0250 |
|
|
|
|
|
|
|
|
150 |
|
|
0.444 |
0.015 |
|
|
|
|
|
|
|
|
200 |
|
|
0.185 |
0.00587 |
|
|
|
|
|
|
|
|
250 |
|
|
|
|
0.331 |
0.00845 |
|
|
|
|
|
|
300 |
|
|
|
|
0.181 |
0.00461 |
|
|
|
|
|
|
350 |
|
|
|
|
0.133 |
0.00292 |
|
|
|
|
|
|
400 |
|
|
|
|
|
|
0.216 |
0.00485 |
|
|
|
|
450 |
|
|
|
|
|
|
0.171 |
0.00341 |
|
|
|
|
500 |
|
|
|
|
|
|
0.139 |
0.0025 |
|
|
|
|
600 |
|
|
|
|
|
|
|
|
0.6 |
0.019 |
|
|
700 |
|
|
|
|
|
|
|
|
0.6 |
0.0119 |
|
|
800 |
|
|
|
|
|
|
|
|
0.442 |
0.00795 |
|
|
900 |
|
|
|
|
|
|
|
|
0.339 |
0.00599 |
|
|
1000 |
|
|
|
|
|
|
|
|
0.236 |
0.00403 |
|
□可配附件
手輪、定位器、空氣過濾減壓器等。

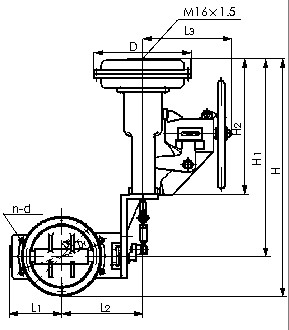

□外形尺寸 mm
| 公稱通徑ＤＮ |
D1 |
D2 |
L1 |
L2 |
n-d |
H |
H1 |
H2 |
D |
L3 |
法蘭端面距 |
|
50 |
110 |
|
92 |
200 |
4-14 |
637 |
582 |
382 |
280 |
278 |
60 |
|
80 |
150 |
125 |
92 |
200 |
4-18 |
644 |
582 |
382 |
280 |
278 |
|
|
100 |
175 |
145 |
102 |
210 |
654 |
280 |
278 |
||||
|
125 |
200 |
175 |
117 |
234 |
8-18 |
723 |
636 |
436 |
325 |
278 |
|
|
150 |
225 |
200 |
130 |
247 |
736 |
325 |
278 |
||||
|
200 |
280 |
255 |
172 |
287 |
763 |
325 |
278 |
70 |
|||
|
250 |
335 |
310 |
197 |
327 |
12-18 |
1008 |
853 |
615 |
410 |
376 |
|
|
300 |
395 |
362 |
227 |
351 |
12-23 |
1034 |
410 |
376 |
80 |
||
|
350 |
445 |
412 |
252 |
376 |
1059 |
410 |
376 |
||||
|
400 |
495 |
462 |
296 |
432 |
16-23 |
1238 |
1007 |
720 |
495 |
376 |
100 |
|
450 |
550 |
518 |
321 |
459 |
1266 |
495 |
376 |
||||
|
500 |
600 |
568 |
346 |
484 |
1291 |
495 |
376 |
||||
|
600 |
705 |
755 |
480 |
565 |
20-25 |
1486 |
1109 |
796 |
|
180 |
150 |
|
700 |
810 |
860 |
530 |
615 |
24-25 |
1539 |
|
180 |
|||
|
800 |
920 |
975 |
595 |
675 |
24-30 |
1596 |
|
180 |
200 |
||
|
900 |
1020 |
1075 |
685 |
770 |
24-30 |
1661 |
1124 |
|
180 |
||
|
1000 |
1125 |
1175 |
735 |
810 |
28-30 |
1711 |
1124 |
|
180 |
200 |
|
|
|
□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號、規格；
●流體介質種類；
●公稱通徑DN、額定流量系數Kv;
●介質工作溫度范圍；
●信號壓力，彈簧范圍；
●閥體，閥板的材質；
●流量特性；
●是否帶手輪機構及定位器說明型號；
●閥前、后壓力；
●是否有其它特殊要求。
