□結構特點和應用范圍
型電子式電動軟密封蝶閥采用3610R 電子式電動執行機構，調節精度高、動作速度快。調節機 構采用軟密封結構，具有嚴密特性。該閥結構簡單、加工方便、易制成大口徑、阻力系數小、流通能力大，特別適用 于大口徑、大流量的場合。
□型號、規格
|
型 號 |
|
|
規 格 |
DN80～500 |
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑 mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
額定流量系數 Kv |
125 |
190 |
200 |
440 |
780 |
1240 |
1760 |
2390 |
4000 |
4800 |
5430 |
|
公稱壓力 MPa |
1.6 |
||||||||||
|
流量特性 |
近似等百分比 |
||||||||||
|
額定轉角 o |
60 |
||||||||||
|
介質溫度 oC |
-20～150 |
||||||||||
|
法蘭尺寸、型式 |
按JB/T79.1-94對夾式法蘭連接 |
||||||||||
|
閥體、閥板材料 |
ZG230-450, ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti |
||||||||||
|
配電子式執行機構型號 |
361RSB-10 |
361RSB-20 |
361RSC-30 |
361RSC-50 |
361RSC-60 |
||||||
●3610R電子式電動執行機構主要技術參數
|
型 號 |
輸出力矩N·m |
動作時間S/90o |
技術參數 |
|
361RSB-10 |
100 |
18 |
電源：220V±10%V a.c. |
|
361RSB-20 |
200 |
36 |
|
|
361RSC-30 |
300 |
24 |
|
|
361RSC-50 |
500 |
42 |
|
|
361RSC-60 |
600 |
48 |
●性能指標
|
項 目 |
指 標 值 |
|
基 本 誤 差 % |
±2.5 |
|
回 差 % |
2.0 |
|
死 區 % |
3.0 |
|
始終 點偏差 % |
±2.5 |
|
額定行程偏差% |
+2.5 |
|
允許泄漏量1/h |
GB/T4213-92中Ⅴ級 |
●允許壓差 MPa
|
公稱通徑 mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
允許壓差 |
0o |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.3 |
1.0 |
|
60o |
1.6 |
0.96 |
1.0 |
0.50 |
0.19 |
0.16 |
0.09 |
0.10 |
0.07 |
0.05 |
0.03 |
|

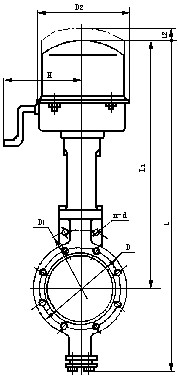

□外形尺寸mm
|
公稱通徑 |
D |
D1 |
法蘭距B |
L |
L1 |
L2 |
H |
D2 |
n-d |
|
80 |
135 |
160 |
60 |
593 |
480 |
155 |
225 |
255 |
8-18 |
|
100 |
155 |
180 |
60 |
615 |
490 |
155 |
225 |
255 |
8-18 |
|
125 |
185 |
210 |
60 |
647 |
512 |
155 |
225 |
255 |
8-18 |
|
150 |
210 |
240 |
60 |
702 |
552 |
155 |
225 |
255 |
8-23 |
|
200 |
265 |
295 |
70 |
747 |
567 |
155 |
225 |
255 |
12-23 |
|
250 |
320 |
355 |
70 |
914 |
695 |
165 |
260 |
335 |
12-23 |
|
300 |
375 |
410 |
80 |
959 |
730 |
165 |
260 |
335 |
12-25 |
|
350 |
435 |
470 |
80 |
1039 |
760 |
165 |
260 |
335 |
16-25 |
|
400 |
485 |
525 |
100 |
1122 |
800 |
165 |
260 |
335 |
16-30 |
|
450 |
545 |
585 |
100 |
1197 |
843 |
165 |
260 |
335 |
20-30 |
|
500 |
608 |
650 |
100 |
1292 |
905 |
165 |
260 |
335 |
20-34 |
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號； ●介質溫度；
●公稱壓力； ●是否防爆；
●閥體、閥板材料； ●是否有其它特殊要求。
