Beyond the classic new pupa morphosis in butterfly

ZDRW-6型電子式電動調節蝶閥

詳情介紹

□結構特點和應用范圍
型電子式電動調節蝶閥是由3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系統，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。適用于含懸浮顆粒的流體及濃濁、漿狀流體的調節和控制，廣泛應用于化工、石油、冶金、電站等工業生產過程中。

□型號、規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號
規格	DN600～1000		DN50～500

□技術參數和性能指標
●蝶閥調節機構主要技術參數

公稱通徑 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6
介質溫度 oC	常溫：-20～200(鑄鐵);-40～250(鑄鋼)；中溫：-40～450(鑄不銹鋼)
轉角范圍 o	0～70
流量特性	近似等百分比
環境溫度 oC	無空間加熱器：-10～60;帶空間加熱器：-35～60
接管法蘭	按JB78-59 對夾式法蘭連接
閥體材質	HT200; 35； ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti
閥板材質	HT200；35； ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti

●3610L直行程電子式電動執行機構主要技術參數

型號	輸出力N	速度mm/s	最大行程mm	技術參靈敏
361LSC-99	10000	2.0	100	電源：220V+10%V a.c. 50Hz 控制信號:1-5V d.c. 4-20mA d.c. (信號線用屏蔽線) 開度信號:4-20mA d.c. 保護等級:相當IP55 防爆標志:ExdⅡBT4

●3610R角行程電子式電動執行機構技術參數

型號	輸出力N·m	動作時間s/90o	轉角	技術參數
361RSA-02	20	8.5	60o 90o	電源：AC220V±10%V a.c. 50Hz 驅動電機：交流可逆電機 輸入信號:1-5V d.c. 4-20mA d.c. (信號線用屏蔽線) 開度信號:4-20mA d.c. 保護等級:相當IP55 防爆標志:ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42
361RSC-60	600	48.0
361RXB-10	100	18.0
361RXB-20	200	36.0

●性能指標

項 目			指標 值
基本誤差 %			±2.5
回差 %			2.0
死區 %			3.0
始終點偏差%	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差 %			+2.5
允許泄漏量1/h			2×10-2×閥額定容量

●額定流量系數Kv

轉角		10o	20o	30o	40o	50o	60o	70o
公稱通徑 mm	50	1.9	7.5	17	30	46	64	85
	80	6.7	15	30	55	92	140	220
	100	10	23	46	85	140	220	340
	125	16	35	70	130	220	340	530
	150	20	50	100	190	320	490	770
	200	40	90	180	340	570	870	1360
	250	60	140	290	530	900	1380	2130
	300	90	200	410	760	1280	1960	3060
	350	130	280	550	1040	1750	2660	4160
	400	160	370	730	1340	2300	4400	5450
	450	200	470	930	1700	2900	3480	6900
	500	250	570	1140	2120	3560	5430	8500
	600	360	820	1630	3050	5140	7840	12200
	700	500	1120	2200	4160	7000	10600	16600
	800	650	1450	2900	5400	9100	13800	21700
	900	810	1839	3726	6885	11583	17658	27540
	1000	1000	2270	4600	8500	14300	21800	34000

●允許壓差　MPa

公稱通徑 mm	配用執行機構
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99
	0o	70o	0o	70o	0o	70o	0o	70o	0o	70o	0o	70o	0o	70o
50	0.6	0.6
80	0.6	0.6
100	0.6	0.315
125	0.6	0.16	0.6	0.325	0.6	0.6
150	0.6	0.094	0.6	0.189	0.6	0.378
200	0.6	0.039	0.6	0.079	0.6	0.158
250			0.6	0.041	0.6	0.082	0.6	0.124
300			0.6	0.023	0.6	0.047	0.6	0.07
350			0.6	0.015	0.6	0.03	0.6	0.045
400							0.6	0.03	0.6	0.05	0.6	0.060
450							0.6	0.021	0.6	0.035	0.6	0.042
500							0.6	0.015	0.6	0.026	0.6	0.031
600													0.6	0.015
700													0.524	0.009
800													0.337	0.006
900													0.259	0.004
1000													0.18	0.003

公稱通徑	D	D1	L1	L2			D2			H			n-d
公稱通徑	D	D1	L1	配A 型	配B 型	配C 型	配A 型	配B 型	配C 型	配A 型	配B 型	配C 型	n-d
50		110	92	355			225			200			4-14
80	125	150	92	355									4-18
100	145	175	102	385									4-18
125	175	200	117	384	429			225			225		8-18
150	200	225	130	397	442
200	255	280	172	437	482
250	310	335	197		511	561			335			260	12-18
300	362	395	227		536	586							12-23
350	412	445	252		561	611							12-23
400	462	495	296			656							16-23
450	518	550	321			679
500	568	660	346			704

□外形尺寸

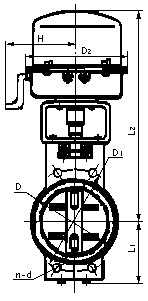

●ZDRW DN50～500 外形尺寸mm

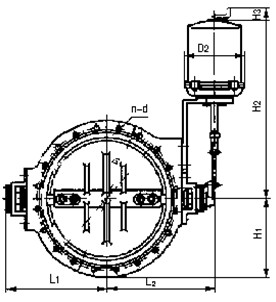

●ZDLW DN600-1000外形尺寸mm

公稱通徑	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30

ZDRW型

ZDLW型

□主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍oC
		最小	最大
閥體、閥板	HT200	-20	200
	35	-40	450
	ZG230-450
	1Cr18Ni9
	ZG1Cr18Ni9Ti	-40	600
	ZG0Cr18Ni12Mo2Ti

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑和額定流量系數Kv;
●執行器內是否帶空間加熱器，是否帶過載保護裝置；
●閥前壓力，閥后壓力，公稱壓力；
●閥體、閥板材料；
●是否有其它要求。

注：電子式電動執行機構和蝶閥調節機構分別接受單機訂貨。
