□結構特點和應用范圍
電子式操作器是電動單元組合儀表中不可缺少的手動和自動操作儀表。本產品屬Ⅲ型表。它專與我廠生產的3610系列電子式電動執行器配套使用，也可與使用電—氣閥門定位器或電—氣轉換器的氣動執行器配套使用。它采用LED數碼顯示信號的mA值和閥位的反饋值，讀數清晰明確。采用數字保持電路，輸出永不衰減。輸出信號采用隔離電路，適用面廣，可直接與計算機聯網使用，也可把調節器作為上位機，具有自動跟蹤、無擾動切換功能。具有聯鎖保護功能，當信號消失時，自動切換到手動狀態，并保持輸出的信號不變。
□產品型號、規格
|
型號 |
外形尺寸 |
輸入信號 |
輸出信號 |
反饋輸入 |
反饋輸出 |
|
3611A |
80×160×300mm |
1~5V |
4~20mA |
4~20mA |
1~5V 4~20mA |
|
3612A |
80×160×300mm |
4~20mA |
4~20mA |
4~20mA |
1~5V 4~20mA |
|
3611B |
80×80×360mm |
1~5V |
4~20mA |
4~20mA |
1~5V 4~20mA |
|
3612B |
80×80×360mm |
4~20mA |
4~20mA |
4~20mA |
1~5V 4~20mA |
□主要技術指標
|
項 目 |
A型 |
B型 |
|
基 本 誤 差 % |
±0.5 |
|
|
顯 示 方 式 |
|
|
|
分 辯 率 mA |
0.1 |
|
|
負 載 電 阻 Ω |
600 |
|
|
電 源 |
220V、50Hz、10W |
|
|
環 境 溫 度 ?C |
0~50 |
|
|
環 境 濕 度 % |
85 |
|
|
大 氣 壓 力 KPa |
86~106 |
|
|
安 裝 方 式 |
面板嵌入式 |
|
|
安裝開口尺寸 |
|
|

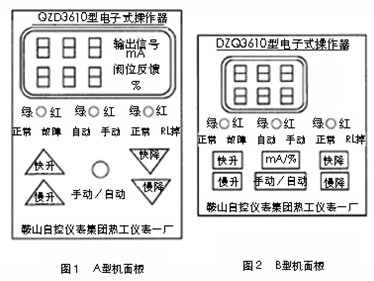

□面板型式
|
|
□訂貨須知
訂貨時應詳細說明以下條件；
●請注明產品型號及數量； ●是否有其它特殊要求。
●注明輸入信號是電流還是電壓；
