型電子式電動旋塞閥
型電子式電動旋塞閥是由旋塞閥與電子式執 行機構組成 ，通過具有不同窗口的旋塞，可實現對石油、 化工、冶金等部門氣體、液體介質在輸送管道中的流通、 切斷、分流及合流等的調節功能。流路簡單，流阻小，適 合粘度較大的液體介質的調節。閥座為軟密封材料并有三種材質，適用溫度范圍廣。|
類別 |
常 溫 型 |
中 溫 型 |
||
|
二通旋塞式 |
三通旋塞式 |
二通旋塞式 |
三通旋塞式 |
|
|
型號 |
ZDRTb-40 |
ZDRTc-16 |
ZDRTb-40G |
ZDRTc-16G |
|
規格 |
DN25～150 |
|||
□技術參數和性能指標
●旋塞閥主要技術參數
|
公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
額定流量系數 Kv |
ZDRTb |
78 |
86 |
137 |
170 |
214 |
257 |
514 |
|
|
ZDRTc |
直通 |
42 |
44 |
68 |
85 |
107 |
128 |
257 |
|
|
角通 |
21 |
25 |
34 |
43 |
64 |
98 |
154 |
||
|
公稱壓力 MPa |
1.6 ; 4.0 |
||||||||
|
配執行機構型號 |
361RSA-05 |
361RSB-10 |
361RSB-20 |
||||||
|
允許壓差 MPa |
1.0 |
||||||||
|
介質溫度 oC |
-20～120（常溫）, -35～250（中溫） |
||||||||
|
環境溫度 oC |
無空間加熱器-10～60 ; 帶空間加熱器：-35～60 |
||||||||
|
額定轉角 o |
90 |
||||||||
|
流量特性 |
近似快開特性 |
||||||||
|
接管法蘭 |
PN16:按JB78-59光滑式； PN40:按JB/T79.2-94凹式 |
||||||||
|
閥體材質 |
ZG230-450 , ZG1Cr18Ni9Ti |
||||||||
|
閥座材質 |
聚四氟乙烯； 增強聚四氟乙烯； 碳石墨 |
||||||||
注：1、可為用戶提供：GB、ANSI、JPI、JIS、DIN等國外法蘭標準產品，其法蘭距按用戶需要確定。
2、根據現場使用條件，可配用防爆型執行機構
●3610R型直行程電子式電動執行機構主要技術參數
|
型 號 |
輸出力矩 N·m |
速 度 mm/s |
技術參數 |
|
361RSA-05 |
50 |
17.0 |
電源：220V±10%V a.c. |
|
361RSB-10 |
100 |
18.0 |
|
|
361RSB-20 |
200 |
36.0 |
|
|
361RXB-10 |
100 |
18.0 |
|
|
361RXB-20 |
200 |
36.0 |
●性能指標
|
允許泄漏量1/h |
ZDRTb(二通) |
ZDRTc(三通) |
|
0 |
10-4×閥額定容量 |

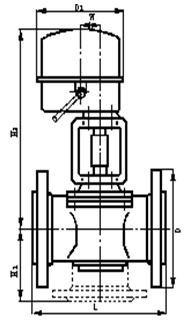

□外形尺寸 mm
|
公稱通徑 |
L |
H1 |
H2 |
D |
D1 |
W |
|
25 |
165 |
95 |
445 |
124 |
260 |
56 |
|
40 |
191 |
111 |
455 |
161 |
260 |
56 |
|
50 |
216 |
121 |
489 |
165 |
290 |
68 |
|
65 |
241 |
141 |
497 |
190 |
290 |
68 |
|
80 |
283 |
141 |
538 |
210 |
290 |
68 |
|
100 |
305 |
171 |
548 |
254 |
290 |
68 |
|
150 |
403 |
216 |
505 |
318 |
290 |
68 |
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑、額定流量系數Kv;
●電動執行器內是否帶空間加熱器；
●公許壓差；
●電動執行器是否帶過載保護裝置；
●閥體材質；
●是否有其他特殊要求。
